Usługa

Georadar i inwentaryzacja geodezyjna

Mapa nie pokazuje wszystkich sieci, a planujesz wykop, przewiert albo projekt? Wykrywamy kable, rury i kanały georadarem i radiodetekcją, mierzymy je i oddajemy mapę z przebiegiem i głębokością.

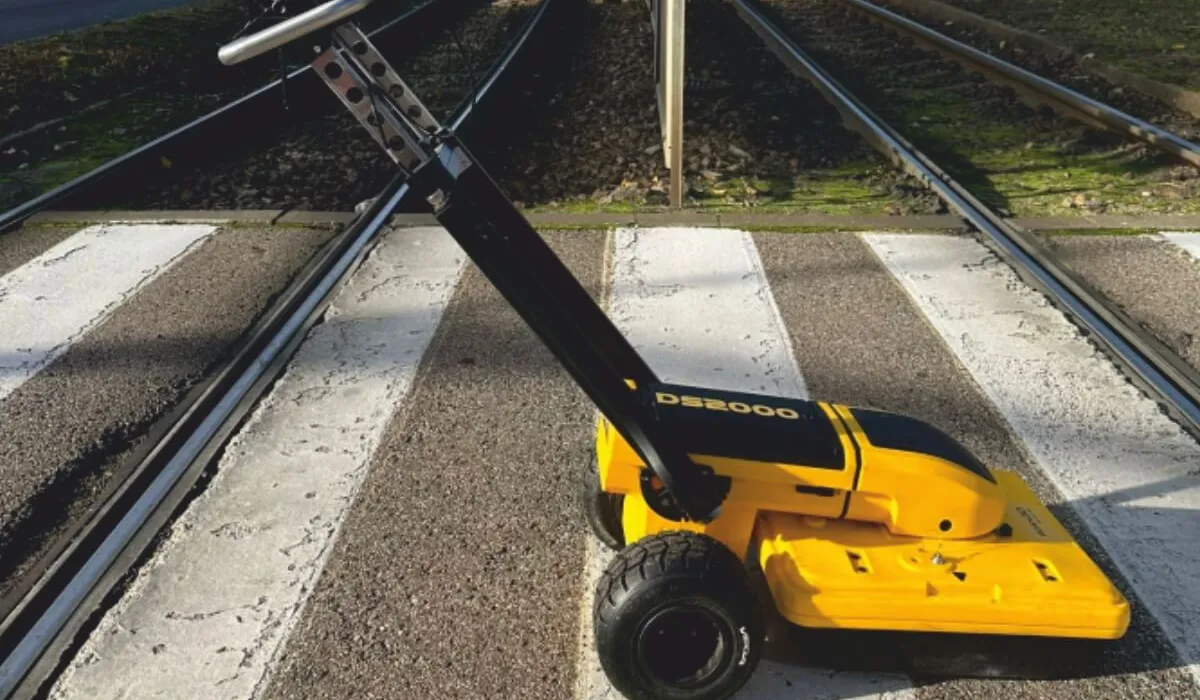

Georadar GPR podczas detekcji infrastruktury podziemnej na przejściu przez torowisko

Mapa zasadnicza często nie pokazuje wszystkich sieci, a głębokość przewodów potrafi różnić się od rzeczywistości nawet o metr. Kolizja z nieznanym kablem lub rurą to przestój, naprawa i zagrożenie dla ludzi. Sprawdzamy, co jest pod ziemią, zanim wjedzie sprzęt.

Planujesz wykop, przewiert lub palowanie i nie wiesz, co jest w gruncie

Wykrywamy kable, rurociągi, studnie i drenaże georadarem (GPR) i lokalizatorem elektromagnetycznym (EML), a wykryte sieci mierzymy geodezyjnie. Dostajesz:

  • mapę z przebiegiem i głębokością sieci (DWG, PDF, dane GIS),
  • raport z poziomem pewności dla każdej sieci według standardu PAS 128,
  • na życzenie oznaczenie przebiegu sieci w terenie.

Przykłady: linia kolejowa E65 Będzin – Katowice, sieci w ulicach Warszawy dla Tramwajów Warszawskich, Rynek Główny w Krakowie z modelem 3D sieci.

Nie wiesz, którędy biegnie kanalizacja i w jakim jest stanie

Na terenie miasta, zakładu lub osiedla odnajdujemy studnie nieujawnione na mapach, mierzymy przebieg kanałów deszczowych i sanitarnych, a inspekcją CCTV sprawdzamy stan przewodów. Dostajesz dokumentację w QGIS lub DWG, gotową do planowania remontów i do aktualizacji zasobu geodezyjnego.

Przykłady: 22 km kanalizacji deszczowej w Rybniku, 10 km kanalizacji w Rybniku, zakład Saint-Gobain w Dąbrowie Górniczej.

Projektant potrzebuje mapy do celów projektowych

Wykonujemy mapy do celów projektowych przyjmowane do zasobu geodezyjnego. Na życzenie uzupełniamy je o detekcję sieci, których nie ma na mapie zasadniczej, i o model 3D z drona, więc projektant widzi rzeczywiste uzbrojenie działki.

Przykłady: Sąd Rejonowy w Chorzowie, dawny areszt w Zabrzu z analizą granic, rondo w Lublińcu.

Potrzebujesz modelu 3D obiektu lub terenu

Fotogrametrią z drona DJI Matrice 4E i skaningiem zbieramy dane o obiektach i terenie. Oddajemy chmury punktów, modele 3D, ortofotomapy i dane do BIM.

Musisz kontrolować przemieszczenia obiektu

Wykonujemy pomiary przemieszczeń i niwelację precyzyjną budowli. Przykład: zapory Słupsko i Świętoszowice dla PGW Wody Polskie.

UNISNAP: inwentaryzacja obiektów w terenie

Do inwentaryzacji obiektów w terenie, np. punktów granicznych czy wylotów, używamy własnej aplikacji UNISNAP (gotowe formularze mamy też dla studni, słupów i drzew):

  • punkty z wykazu zamawiającego (TXT/CSV, Excel, DXF, KML, SHP) w układzie PL-2000, PL-1992 lub WGS84 trafiają na mapę z ortofotomapą, działkami i uzbrojeniem terenu z GUGiK,
  • formularz opisu obiektu dopasowujemy do zlecenia,
  • zdjęcia są od razu przypisane do obiektu, z czasem i pozycją GPS,
  • obiekty i zdjęcia zapisują się w telefonie także bez zasięgu i wysyłają się same po powrocie sieci,
  • biuro na bieżąco widzi, które obiekty są już sprawdzone.

Wyniki możemy oddać jako raport PDF, Excel/CSV, KML, GeoPackage albo paczkę ZIP z danymi, zdjęciami i mapą do otwarcia w przeglądarce, bez instalowania programów.

Georadar i inwentaryzacja geodezyjna – najczęstsze pytania

Czym jest badanie georadarem (GPR)?

Georadar (Ground Penetrating Radar) wysyła w grunt fale elektromagnetyczne i rejestruje ich odbicia od obiektów pod powierzchnią. Pozwala bezinwazyjnie wykryć rury, kable, studnie i pustki – także te wykonane z tworzyw sztucznych i betonu, których nie widać w archiwalnych mapach.

Czym różni się georadar od radiodetekcji (EML)?

Radiodetekcja (lokalizator elektromagnetyczny, EML) wykrywa przewody przewodzące prąd – kable i rury metalowe – oraz sieci, do których można podłączyć sygnał. Georadar wykrywa również obiekty niemetalowe. Łączymy obie metody, bo dopiero ich zestawienie daje wysoką pewność lokalizacji.

Kiedy warto zlecić detekcję infrastruktury podziemnej?

Przed projektowaniem i przed rozpoczęciem robót ziemnych: wykopów, przewiertów sterowanych, palowania czy budowy fundamentów. Detekcja pozwala uniknąć kolizji z nieudokumentowanymi sieciami, przestojów i kosztownych napraw.

Czym jest standard PAS 128?

PAS 128 to brytyjska specyfikacja dotycząca wykrywania, weryfikacji i lokalizacji infrastruktury podziemnej. Dzieli badania na poziomy od Typu D (analiza archiwaliów) do Typu A (odkrywki), a poziom B – detekcję geofizyczną – na podpoziomy B1–B4 według dokładności. Według niego dobieramy zakres badań i opisujemy pewność wyników.

Na jakim obszarze działacie?

Nasza siedziba mieści się w Katowicach, a projekty realizujemy w całej Polsce – m.in. w Rybniku, Zabrzu, Krakowie i Warszawie.

Referencje

Wybrane realizacje w tym zakresie

Detekcja i inwentaryzacja sieci2025–2026

Inwentaryzacja 22 km kanalizacji deszczowej z inspekcją CCTV – Rybnik

Rybnik – zlewnie W3, W4, W126, W127, W214, W215 (etap I) i W96 (etap II) · Miasto Rybnik

Problem: Miasto chciało dokładnie wiedzieć, gdzie biegną i w jakim stanie są kanały deszczowe w siedmiu zlewniach (obszarach, z których woda deszczowa spływa do wspólnego kanału), i mieć je poprawnie na mapie.
Rozwiązanie: W dwóch etapach przebadaliśmy 22 km kanałów (12,7 km i 9,3 km): zmierzyliśmy ich przebieg, obejrzeliśmy wnętrze rur kamerą i zaktualizowaliśmy mapę miasta. Urząd dostał też zestawienia.

Detekcja i inwentaryzacja sieci2026

Inwentaryzacja sieci kanalizacyjnych zakładu Saint-Gobain w Dąbrowie Górniczej

Dąbrowa Górnicza · Saint-Gobain – zakład w Dąbrowie Górniczej (zlecenie od PHU NASTER)

Problem: Zakład potrzebował wiedzieć, którędy na jego terenie biegnie kanalizacja ściekowa i deszczowa.
Rozwiązanie: Na ok. 5,5 ha terenu zakładu zmierzyliśmy obie sieci kanalizacyjne, a odcinki ukryte pod ziemią namierzyliśmy urządzeniami do wykrywania podziemnych sieci.

Mapy do celów projektowychw realizacji

Mapa do celów projektowych – Sąd Rejonowy w Chorzowie

Chorzów, ul. Ratuszowa 3 – dz. 3722/290, 5336/290 (obręb 0002) i działki przyległe · Pracownie Konserwacji Zabytków „ARKONA” (inwestor: Sąd Apelacyjny w Katowicach)

Problem: Przed przebudową i rozbudową budynku sądu w Chorzowie projektanci potrzebowali dokładnej mapy terenu i pewności, gdzie dokładnie biegną granice działek.
Rozwiązanie: Przygotowujemy mapę ok. 0,8 ha terenu przy ul. Ratuszowej, sprawdzamy w dokumentach, gdzie biegną granice działek, a tam, gdzie trzeba, odtwarzamy w terenie znaki graniczne.

Pomiary inżynieryjne2024–2026

Pomiary przemieszczeń zapór Słupsko i Świętoszowice – PGW Wody Polskie

zbiorniki wodne Słupsko i Świętoszowice · PGW Wody Polskie – Zarząd Zlewni w Gliwicach

Problem: Zarząd Zlewni Wód Polskich w Gliwicach chciał wiedzieć, czy zapory zbiorników Słupsko i Świętoszowice oraz wieża przelewowa w Słupsku (budowla odprowadzająca nadmiar wody) nie obniżają się – choćby o milimetry.
Rozwiązanie: W latach 2024–2026 bardzo dokładnie mierzyliśmy wysokości stałych punktów kontrolnych (reperów): 6 na zaporze czołowej i 9 na zaporze bocznej w Słupsku oraz 3 w Świętoszowicach, a także osiadanie wieży – zarządca widzi, czy i o ile budowle się obniżyły.

Mapy do celów projektowych2025

Mapa do celów projektowych z analizą granic – dawny areszt w Zabrzu

Zabrze, ul. Sądowa 1 (dawny areszt – przebudowa na potrzeby Sądu Rejonowego) · Pracownie Konserwacji Zabytków „ARKONA” (inwestor: Sąd Apelacyjny w Katowicach)

Problem: Dawny areszt w Zabrzu ma zostać przebudowany na potrzeby sądu, a do projektu potrzebna była aktualna mapa terenu i wyjaśnienie, gdzie biegną granice działki.
Rozwiązanie: Wykonaliśmy mapę do projektowania, sprawdziliśmy w dokumentach przebieg granic działki i przygotowaliśmy dwa warianty dalszych prac: wskazanie granic w terenie albo odtworzenie dawnych znaków granicznych; zamawiający odebrał prace.

Detekcja i inwentaryzacja sieci2024

Detekcja infrastruktury podziemnej na linii kolejowej E65 Będzin – Katowice

linia kolejowa E65, odcinek Będzin – Katowice Szopienice Płd. · PKP Polskie Linie Kolejowe (zlecenie od ZUE S.A.)

Problem: Przy pracach na linii kolejowej wykonawca musiał wiedzieć, jakie kable i rury leżą pod ziemią i którędy biegną – a stare mapy nie zawsze pokazują wszystko.
Rozwiązanie: Teren sprawdziliśmy georadarem (urządzeniem, które wysyła fale w głąb gruntu i pokazuje ukryte obiekty) oraz wykrywaczem kabli i rur. Wyniki naniesiliśmy na mapę i opisaliśmy w raporcie końcowym.
